    課程章節-項目一:數控車床工件坐標系

    發布日期:2017-09-09  瀏覽次數:14298

    學習目標
    1、了解數控車床工件坐標系的組成;
    2、掌握絕對坐標與相對坐標及混合坐標;
    3、學會計算零件圖中各基點的絕對坐標與相對坐標。

    知識點擊
    通過本項目的學習,將會熟悉數控車床工件坐標系的組成,知曉什么是絕對坐標,什么是相對坐標及混合坐標,也能求出零件圖中各基點的絕對坐標或相對坐標。

    一、數控車床工件坐標系
    1、什么是工件坐標系 工件坐標系也稱編程坐標系,是編程人員在編程時設定的坐標系。

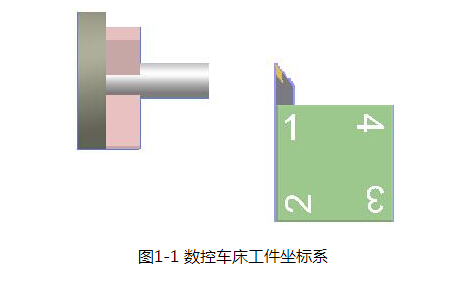

    2、工件坐標系的規定 數控車床坐標系由X軸、Z軸及編程原點組成。其中,Z軸指的是主軸的回轉軸所在的直線,指向尾座的方向為Z正方向;X軸指的是與橫向滑板平行且垂直于Z軸,刀具遠離主軸中心的方向為X軸正方向。如圖1-1所示。

    3、編程原點(O)
    編程原點即工件坐標系的原點,是編程時根據零件圖的形狀特點和尺寸設定的。它是進行路線安排、數值處理和編程的基礎。從理論上講,編程原點可以選在工件的任一點上,但這可能帶來繁瑣的計算問題,增添編程的難度。為了計算方便,簡化編程,通常編程原點設在工件右端面的中心上。
    二、絕對坐標、相對坐標及混合坐標
    1、絕對坐標(X、Z)

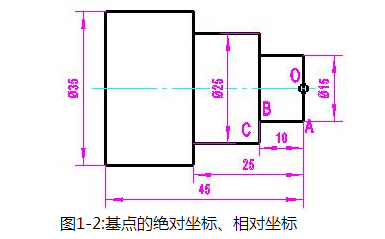

    指的是零件圖上每一點的坐標都是相對于編程原點計算的。如圖1-2,O點為編程原點,坐標為(0,0),A點絕對坐標為(15,0),B點絕對坐標為(15,-10),C點絕對坐標為(25,-10)。

    2、相對坐標(U、W)
    指的是零件圖上每一點的坐標都是相對于它前一點計算的。相對坐標又稱為增量坐標。在FANUC0i數控系統中,X向增量用U表示,Z向增量用W表示。如圖1-2,A點相對坐標為(15,0),B點相對坐標為(0,-10),C點相對坐標為(10,0)。
    3、混合坐標(X、W或U、Z)
    指的是零件圖上某一點的坐標中,X坐標為絕對坐標,Z坐標為相對坐標或X坐標為相對坐標,Z坐標為絕對坐標。

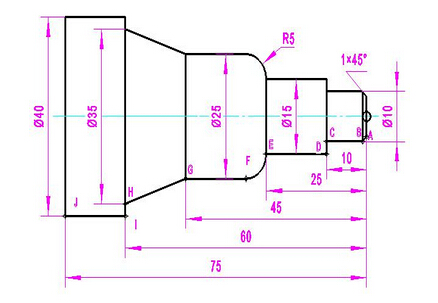

    例1:請計算下列零件圖中從A點至J點的絕對坐標,相對坐標。

    分析:在FANUC0i數控系統中,X坐標默認值為直徑值,所以,零件圖上每一基點的絕對坐標,X值看尺寸標注中直徑值,Z值看尺寸標注中的長度值,但要加上負號,因為,離開工件的方向為正,除原點外,工件上每一基點的Z值都應該為負。相對坐標為該點相對它前一點的坐標增加的值。

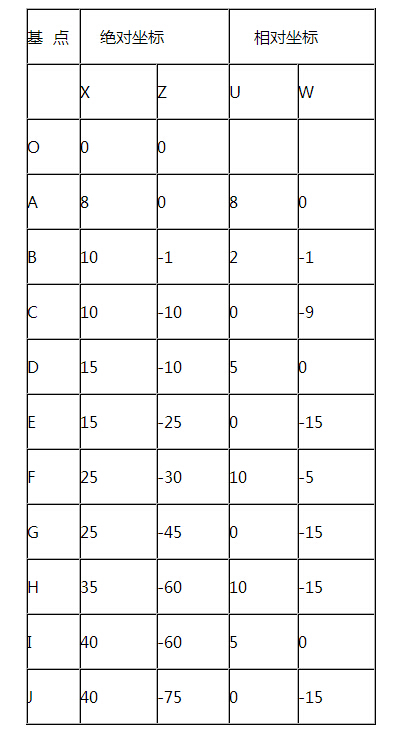

    :此零件圖中,各基點的絕對坐標,相對坐標如下表:

    習題
    1、列表計算下列零件圖中各基點的絕對坐標及相對坐標
